Kłopot z elektrycznymi szybami

[avel]

Siema
Przejrzałem schematy i okazało się że szyby były różnie sterowane w różnych rocznikach. W 93, był tylko jeden bezpiecznik i na twoje szczęście spartański system sterowania bez udziału układu elektronicznego.
Ja obstawiam że zniknęła masa.

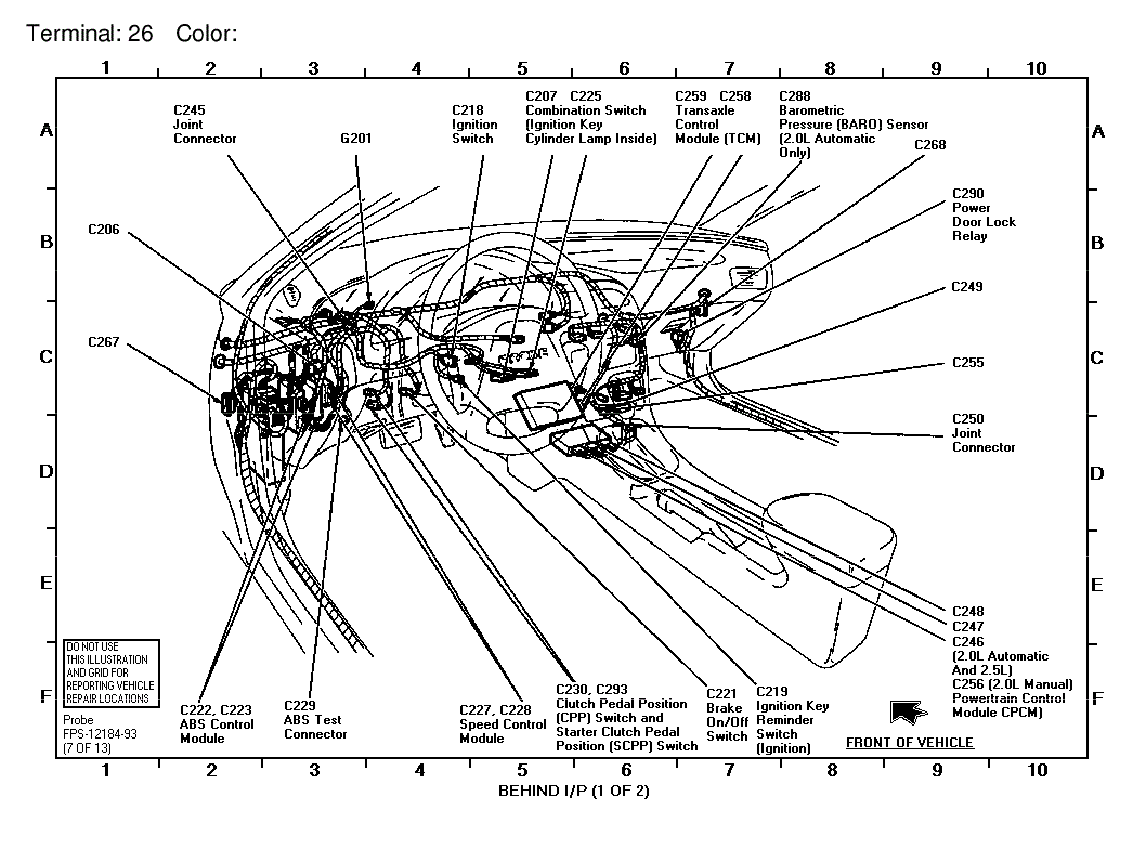

Po pierwsze wyciągnij przełącznik z lewych drzwi i odepnij kostkę sterowania szybami, sprawdź czy na czarnym przewodzie jest przejście do karoserii. Jeżeli nie ma to trzeba odszukać złączkę C267, która jest gdzieś nad nogami kierowcy. To prawdopodobnie ona zawiodła. Niestety nie mam jest rysunku, FORD nie dodał go do manuala. Dalej jest C300 ale tam dochodzi tez wiele innych mas więc to raczej odpada.
Powodzenia.

[adhd308]

Dziękuję ci bardzo za poświęcony czas zaraz postaram się to ogarnąć a powiedz mi w drzwiach od kierowcy jest czarna kostka przypominajaca jakis sterownik co to jest odpiołem ja przez chwile to 0 zmian szyby jak nie działały tak nie działają ale lusterka tak wiecie co to jest pozdrawiam

[avel]

Jak znajdziesz chwilę to pstryknij temu czemuś zdjecie, Będzie łatwiej.

[Robert]

Jeśli sterownik, o którym piszesz, podpięty jest do przewodów okna, może to być wyrzeźbione domykanie automatyczne lub z pilota, jeśli nie, to obstawiam jakiś antynapad.


Kompletna procedura w Twoim przypadku (oba okna nie działają). Punktor (kropka) kończy algorytm namierzając problem, w pozostałych przypadkach idziesz dalej. Starałem się najjaśniej, jak się da.

Sprawdź bezpiecznik POWER WINDOW 30A w kabinie (najlepiej wyjmij i włóż inny).


(7.88 KiB) Pobrany 2 razy

Spalony?

• Wymień, włącz kluczyk, spróbuj otworzyć - zamknąć okna.
  Ponownie sprawdź bezpiecznik.
  Znów się spalił?
  • Wyłącz kluczyk.

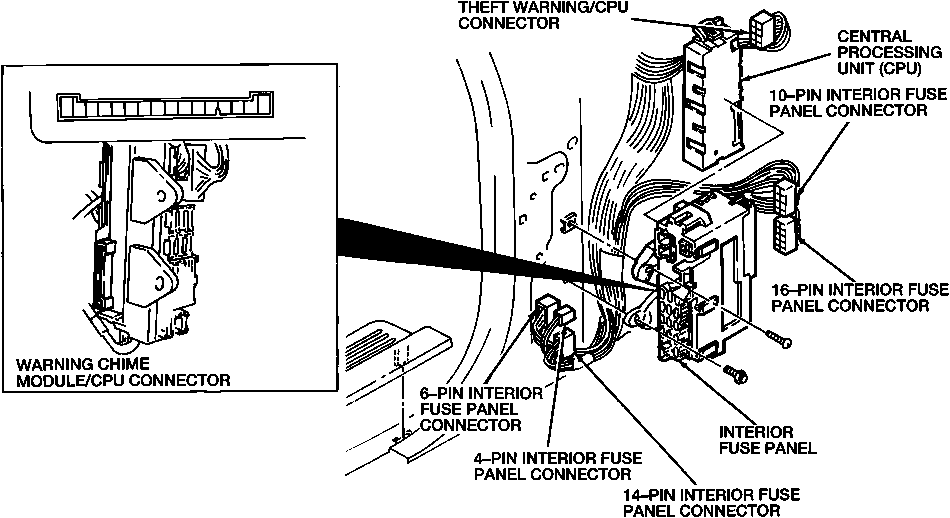

    Znajdź i rozłącz 16stykową wtyczkę skrzynki bezpieczników.



    Znajdź i rozłącz wtyczki przełączników kierowcy i pasażera.



    Zmierz opór pomiędzy czarno-czerwonym (BK/R) przewodem w 16pinowej wtyczce bezpieczników a masą.
    Mniejszy niż 5 omów?
    • Napraw przetarty (zwarty do masy) czarno-czerwnony (BK/R) przewód między przełącznikami sterowania okien a skrzynką bezpieczników.
    Wyłącz kluczyk.
    Zmierz opór pomiędzy przewodami zielono-niebieskim (GN/BL), czerwono-niebieskim (R/BL), zielono-białym (GN/W) i czerwono-białym (R/W) a masą.
    Którakolwiek wartość jest poniżej 5 omów?
    • Napraw przetarty (zwarty do masy) przewód.

Jeśli w którymś z kroków odłączałeś wtyczkę skrzynki bezpieczników, to ją podłącz.
Wyłącz kluczyk.
Odłącz wtyczkę głównego przełącznika okien (w drzwiach kierowcy).
Włącz kluczyk.
Zmierz napięcie w czarno-czerwonym (BK/R) przewodzie we wtyczce.
Mniejsze niż 10V?

• Napraw czarno-czerwony (BK/R) przewód między wtyczką a skrzynką bezpieczników.

Wyłącz kluczyk.
Zmierz opór między czarnym (BK) przewodem we wtyczce głownego (kierowcy) przełącznika okien a masą.
Większa niż 5 omów?

• Napraw przerwany czarny (BK) przewód do masy.

Wyłącz kluczyk.
Podłącz wszystkie odłączone wtyczki.
Wyjmij (bez odłączania) główny przełącznik okien (kierowcy).
Włącz kluczyk.
Sprawdź napięcie na następujacych 4 przewodach głównego przełącznika (kierowcy) podczas włączania odpowiednich funkcji:

• lewe okno w górę - 12V na przewodzie zielono-niebieskim (GN/BL), 0V na pozostałych,
  lewe okno w dół - 12V na przewodzie czerwono-niebieskim (R/BL), 0V na pozostałych,
  prawe okno w górę - 12V na przewodzie zielono-białym (GN/W, 0V na pozostałych,
  prawe okno w dół - 12V na przewodzie czerwono-białym (R/W), 0V na pozostałych.

Czy napięcie poza zakresem (0V = <1V, 12V = 10-14V)

• Wymień główny przełącznik okien (kierowcy)

Wyłącz kluczyk
Odłącz główny przełącznik okien (kierowcy), przełącznik pasażera i wtyczkę silnika lewego okna.


Zmierz rezystancję przewodów pomiędzy wtyczką głównego przełącznika (kierowcy) i wtyczką lewego silniczka (kierowcy) albo prawego przełącznika (pasażera):

• zielono-niebieski (GN/BL) do silniczka
  czerwono-niebieski (R/BL) do silniczka
  zielono-biały (GN/W) do przełącznika pasażera
  czerwono-biały (R/W) do przełącznika pasażera

Czy opór przekracza 5 omów?

• Napraw uszkodzony przewód.
• Nie, ale lewe okno nie działa - wymień silnik lewego okna
• Nie, ale prawe okno nie działa - idź dalej.

Wyłącz kluczyk.
Podłącz wszystko oprócz przełącznika pasażera.
Włącz kluczyk.
Zmierz napięcie na czarno-czerwonym (BK/R) przewodzie przełącznika pasażera.
Jest mniejsze niż 10V?

• Napraw czarno-czerwony (BK/R) przewód między przełącznikiem pasażera a skrzynką bezpieczników.

Wyłącz kluczyk.
Podłącz wszystkie wtyczki.
Wyjmij bez odłączania przełącznik pasażera.
Włącz kluczyk.
Sprawdź napięcie na przewodach podczas przełączania:

• góra - 12V na przewodzie czerwonym (R), 0V na zielonym (GN),
  dół - na odwrót.
• Jeżeli napięcie przekracza zakres (0V = 0-1V, 12V = 10-14V) - wymień przełącznik pasażera.

Wyłącz kluczyk.
Odłącz przełącznik silniczek pasażera.
Zmierz rezystancje pomiędzy wtyczką pasażera a wtyczką silniczka (z obu stron ten sam kolor) na przewodach (oddzielnie) czerwonym (R) i zielonym (GN).
Czy opór jest mniejszy, niż 5 omów?

• Tak - wymień silniczek prawego okna,
• Nie - napraw odpowiedni przewód.

Angielskie skróty kolorów, gdybym się gdzieś pomylił, co się zdarza.

[avel]

Robert,
Tutorial piękny, tylko że niezupełnie pasuje do tego problemu
Raz: Kolega pisał że bezpiecznik ma cały
Dwa: to rocznik 93, a Twój opis jest do późniejszych roczników. W aucie kolegi nawet nie ma takich przewodów jak

zielono-niebieskim (GN/BL), czerwono-niebieskim (R/BL), zielono-białym (GN/W) i czerwono-białym (R/W)

Idea pomiarów oporów na przewodach doprowadzających napięcie i masie oczywiście słuszna, ale trzeba ja zaadaptować do starszego rozwiązania.
Pozdrawiam, Avel

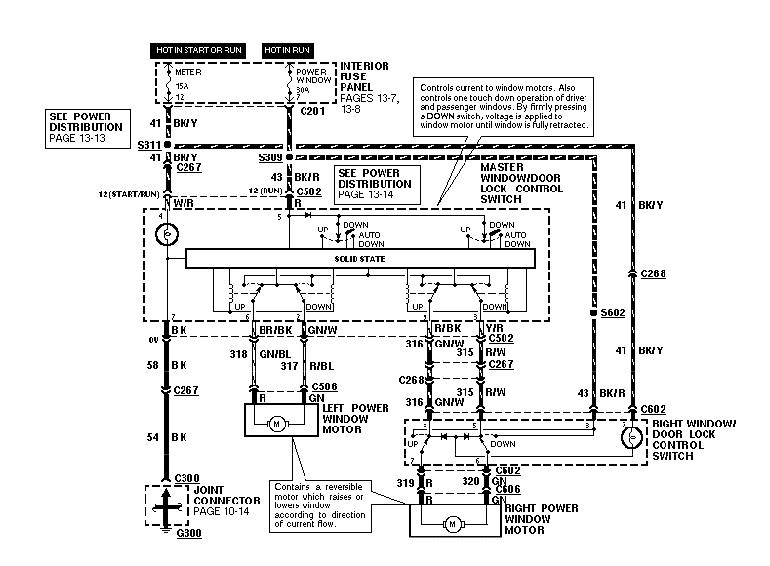

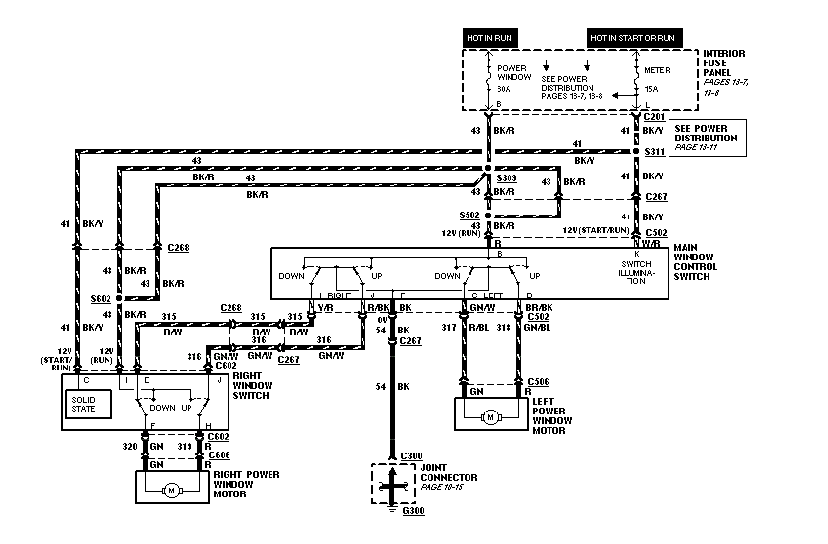

Dla porównania, rocznik 93 oraz 94 i dalej

[Robert]

Raz: Kolega pisał że bezpiecznik ma cały

Jedno - to jest pełny opis procedury, może się przydać komuś innemu, drugie - powiedzmy, że aż w 99% wierzę na odległość w umiejętność oceny bezpiecznika. Pozostaje ten jeden procent niewiary, który - jak wynika z doświadczenia - okazuje się wyjątkowo nadreprezentowany w takich przypadkach.

Dwa: to rocznik 93, a Twój opis jest do późniejszych roczników.

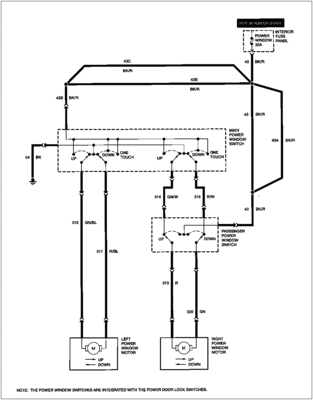

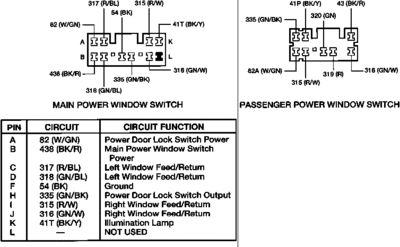

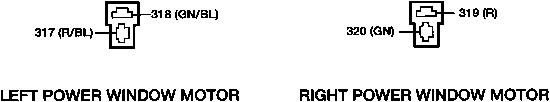

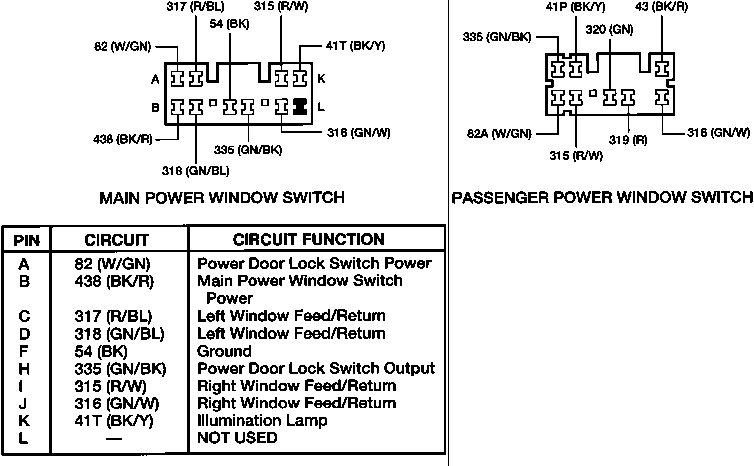

Trzecie - zgaduję, że skopiowałeś schemat z serwisówki'93 z opcji EVTM, Cell 100. W tym samym roczniku w SERVICE, Group 01, Section 01-11, Diagnosing and Testing, Electrical Schematic znajdziesz:

a w Diagnosing and Testing procedurę, którą przetłumaczyłem (upraszczając skoki po punktach i dodając od siebie tylko nacisk na sprawdzenie najprostszego, tj. jednak bezpiecznika).

Nie wiem, czemu schematy do pierwszego wypuszczonego rocznika się różnią między działami. Zrozumiałbym, gdyby w nowszych rocznikach przekleili ze starego i zapomnieli jeden z nich zaktualizować.

Sorry, jak już pisałem przy klimie, nie mam degeneracji, więc nie sprawdzę tych kolorów, oparłem się na (fabrycznym) źródle.

[avel]

Nie wiem, czemu schematy do pierwszego wypuszczonego rocznika się różnią między działami. Zrozumiałbym, gdyby w nowszych rocznikach przekleili ze starego i zapomnieli jeden z nich zaktualizować.

Jakiś wałek jest w tych manualach, w 93 schemat ma różne oznaczenia kolorów w różnych działach (elektrycznie taki sam co widać w powyższych postach). W nowszych rocznikach schemat jest odpowiedni i zgadza się miedzy działami.
